1．設備名稱：36頭易拉罐灌裝機
設備型號：WPACC36-0

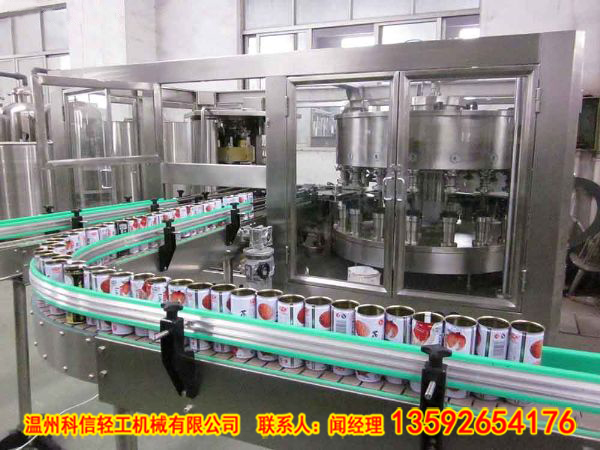

2. 外型圖:
3. 基本參數/性能描述
3.1設備生產能力：300cpm（啤酒）/500cpm（水）
3.2包裝形式：易拉罐（2、3片罐）
3.3適用罐型：
（1）直徑：53～66mm
（2）高度：70～175mm
3.4包裝產品
（1）碳酸飲料
（2）非碳酸飲料、水
（3）啤酒
3.5 機型尺寸：主機尺寸：3000*2500*2350
3.6灌裝頭數：36
3.7設備總功率：5.85 KW
3.8控制電源：24V DC
3.9壓縮空氣 （a）壓力：0.5～0.6MPa
（b）耗氣量：7Nm3/H
3.10CO2氣體：（a）壓力 0.8 Mpa
（b）耗氣量 15Nm3/H
3.11水壓力：0.2MPa
3.12灌裝溫度：0～4°C
3.13灌裝壓力：0.18～0.45MPa
3.14灌裝閥節距：50π
3.15標高：1200mm
3.16設備重量：4.5T
3.17噪音: ≤85 dB
4.主要設備配置：
4.1 本機選用貝加萊觸摸屏；貝加萊PLC系統控制。
4.2 主驅動采用進口電機（SEW），變頻器：丹佛斯。
4.3 施耐德低壓控制系統、FESTO氣動控制系統、德國SICK光電控
制系統等。
4.4 與物料接觸或外露部分采用304不銹鋼材，聚合性聚四氟乙烯。
4.5 液位探針采用德國巴魯夫公司。
5. 主要結構介紹
量筒式易拉罐灌裝機主要結構如下：
5.1支撐平臺：
整機承重結合體。通過支柱和支座等非旋轉部件支撐起灌裝機的旋轉部分，也就是灌裝機的絕大部分重量。是灌裝機的基礎。其腳盤高度可以調節。
傳統平臺均為平整的大平臺，利于安裝和加工，但極不利于外清洗和外形效果。有鑒于此，我們將采用國際上先進的屋頂式保潔平臺。如右上圖所示。此類平臺，在國內比較稀有，但我們公司去年北京展會上已經展出，并得到業內很好的肯定。
5.2支座：
安裝在支架上，和大軸承配裝，支撐回轉部分。采用普通碳鋼及不銹鋼結合的方式，既節省成本，又能達到食品級的衛生要求。當然，此結構對工藝有較高的要求。
5.3新型灌裝閥：
多模塊式新型灌裝閥，是目前國外最為先進的定量啤酒灌裝閥（如右圖所示）。
此閥和傳統灌裝閥最大的不同之處有以下四個方面：a，閥口與瓶口的密封再也不需要托瓶氣缸的作用，密封原理正好相反，有效節約空間，消除了外來控制的影響，使設備運轉更加平穩，壽命更加長。b，控制單元隨意擴展，以滿足不同客戶和不同產品類型的各種工藝的需要。c，以前所未有的包容性，實現碳酸和非碳酸飲料的冷、熱灌裝的統一性。d，以量筒（定量）形式，保證誤差最少的高精度的液位要求。
5.4外置式物料缸：
酒缸布置在灌裝機的外部，處于閥站旁邊。缸內配置液位、壓力和溫度傳感器，保持酒液的物理性能。通過進酒管，把酒液壓進分配器的中心管，直達環形灌裝板。
5.5進酒管：
成品酒管道。把酒液送到外置式酒缸內，其上安裝有薄膜閥，和液位探測器一道控制酒缸液位，保持酒液穩定，使各個灌裝閥的工作保持最大限度的平穩。
5.6下分配器：
酒、氣和CIP清洗液進出裝置。把不旋轉管道和旋轉通道結合起來，以供酒液、工作氣體和CIP系統清洗液在灌裝機內外順暢的連通起來。
5.7上分配器：
電源線、數據線、壓縮空氣到達灌裝機頂部后，分配到各個功能點和閥門等。和下分配器原理相同，把分析數據（模擬信號）、不衛生的壓縮空氣在灌裝機內外連接起來。
5.8環形灌裝板：
分成3個工作室，分別為酒液室、背壓室和回氣室。是灌裝機最為重要的部件之一（如上圖所示），承受一定壓力。加工精度要求比較高，室內表面粗糙度、焊縫處理等等，都需要工藝和加工人員之間很好的溝通。
5.9高度調節機構：
灌裝不同產品或更換包裝形式，需要更換瓶型時，自動調節灌裝閥閥口與輸送帶面之間的高度。與密封凸輪升降機構同步（標尺）。由六個升降機組成，它們之間用萬向節連接并實行同步，其中一個升降機動力輸出，外露螺桿部分有皺褶防塵套，盡量做到美觀、衛生。
5.10凸輪機構：
密封氣缸按照其軌跡進行上下運動，使閥口上下運動，其和定中架里的下壓氣缸一起工作，就滿足了進瓶、出瓶及灌裝工位時閥口所需的高度。
上面所述，就是我們的此次易拉罐灌裝機機械方面的主要組成部分，再加上傳統技術的沿用（如動力機構、進出瓶星輪、螺旋、導板等等），就組成了完整的新型設備。
6. 基本原理
灌裝機的工作原理，其實就是灌裝閥的工作原理和進、出罐機構組成，而進罐機構和其他普通的灌裝機沒有太大的區別，都是進罐螺旋和星輪撥罐機構組成，空罐經過沖罐機的清洗作用后，被輸送到灌裝機前，在進罐螺旋和星輪的帶動下，準確地被送到灌裝閥的下部，下推氣缸離開牛角凸輪，定中架下降，把易拉罐罐口封嚴,開始灌裝閥工藝流程。到此，進罐動作完成。
出罐時，滿裝物料的罐子在撥罐板和護板的撥動和保護下離開灌裝機，直接到達撥罐鏈上，在等距撥鏈板的帶動下，送進封口機，進行封蓋工藝。至此，灌裝動作全部完成。
所以，進出罐的動作比較簡單，灌裝機的工作主要是灌裝閥的動作，下面著重介紹一下灌裝閥的工作原理。
以下就是易拉罐啤酒灌裝機的灌裝閥在工作時，經常采用的一種工藝簡圖，通過此一簡圖，我們可以大概了解，量筒式易拉罐灌裝閥的基本工藝過程。
如上圖所示，易拉罐進入灌裝機后，灌裝閥有以下六大部分工序，分別是：
1.CO2氣體沖洗。
2.背壓。
3.進料
4.灌裝（快灌和慢灌）。
5.預排氣。
6.靜置調整。
在定中架回收段，是在易拉罐進出灌裝機時，升程凸輪把下推氣缸硬性頂回，閥口上升，方便易拉罐的進出。
以上六大功能，均能由我們的新型灌裝閥，按照預定的工藝程序，很好的加以完成。
7. 三大特點：
7.1 物料缸外置：
（1）留出更多空間，以為灌裝系統的電氣部分留下更多空間，為閥島和中央系統的布置，提供更多的發揮空間。
（2）減輕主機負荷，節省更多能耗，設備運轉更加平穩，使主機傳動部分更加耐用。
（3）方便CIP清洗。回轉部分體積減少，減輕了清洗液進出的困難，回流速度更加快速。
7.2新概念灌裝閥：
a)灌裝閥系統獨立多元配置，適用廠家多種不同產品灌裝的選擇。
b)滿足不同廠家對灌裝工藝的要求。
7.3“屋脊式“平臺：
a)針對啤酒、碳酸飲料的灌裝，傘形傾斜，更加容易清洗；
b)潔式外形，為以后進一步取消平臺提供條件；
c）外形更加美觀。
