KX全自動三合一等壓灌裝機各部位結構特征介紹

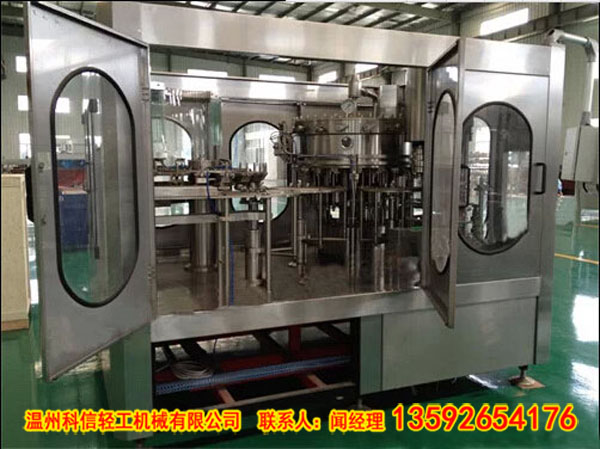

【全自動三合一灌裝機】
科信小瓶全自動沖瓶、灌裝、封蓋三合一灌裝機融合了國外的先進技術，結合我國的具體國情，經多項技術改造而推出的產品 ，其技術在國內處于先進水平。
本設備由輸送帶將瓶送至風送系統，接著依形板由星輪把瓶傳至沖洗機夾瓶機構，夾持瓶頸依沖洗機導軌運轉進行翻轉對瓶內進行沖洗，沖洗干凈并瀝干的灌裝瓶依形板通過星輪把瓶傳至灌裝機，由卡瓶板卡住瓶頸依灌裝運行導軌頂開灌裝閥進行灌裝，灌裝完后再依形板通過星輪將瓶傳至旋蓋機，由卡瓶板卡住瓶頸進行旋蓋，最后通過星輪將灌裝旋好蓋的飲料瓶傳至輸送帶。
產品結構緊湊，設有缺瓶不送蓋、缺蓋、過載等保護報警裝置。性能可靠，技術先進，自動化程度高，人機界面友好，符合國家食品衛生標準，是瓶裝飲料生產廠家首選的灌裝設備。
【全自動等壓灌裝機沖、灌、封部分配置特點介紹】：
1、技術結構特點
a.沖瓶部分：
-
本機為回轉式?jīng)_瓶機，主要用于飲料、水等產品的新瓶沖洗之用。然后將瓶子送至灌裝機進行產品的灌裝。
-
PET瓶由分瓶星輪進入設備由夾鉗和翻轉機構夾住瓶口轉至瓶口朝下，無菌水沖洗后瀝干，自動翻轉至瓶口朝上，經出瓶星輪輸送至灌裝機。設備主要結構與沖洗介質接觸部分和外部防護罩均為優質不銹鋼材料；開放式齒輪傳動。
-
全新的不銹鋼夾鉗，結構簡單，調整方便；與瓶口接觸面積少，有效避免對瓶口的二次污染。
-
沖瓶機進水管配備壓力表
-
沖瓶機裝有接水盤以回收沖瓶水
-
沖瓶時,每瓶沖水量為：105ml/s（0.25MPa時）
b.灌裝部分：
-
灌裝機是我國引進德國技術，運用等壓灌裝原理自行設計制造,實現將液體灌裝到由沖瓶機送過來的洗好的瓶子中。
-
灌裝閥采用等壓式機械閥，灌裝快捷靈敏，灌裝液面精度高。
-
對中導向采用導桿式對中，采用獨特的卡瓶口技術，保證瓶口與灌裝閥的準確密封，減少了物料從瓶口泄漏的現象。
-
主傳動采用齒輪傳動即開式組合傳動，其效率高，噪聲小，壽命長，維修方便，潤滑充分，采用變頻器對機器的主電機轉速進行控制，本機采用無級變頻調速。
-
導瓶系統，結構簡單，可根據瓶型進行快速方便變更，整機采用卡瓶頸結構輸送。
-
整機PLC自動控制,故障在線顯示，如堵瓶、缺蓋等。
-
灌裝缸內物料自動控制，液位高度采用液位傳感器檢測，保證液位穩定及灌裝可靠。
-
本機的關鍵零部件及電器元件采用進口產品。
c.擰蓋部分：
-
擰蓋部分將由理蓋器整理好的蓋子擰到已灌裝好產品的瓶子上，并由輸送鏈送至后道工序。
-
擰蓋機通過減速機帶動回轉盤轉動。使蓋在離心力的作用下從出蓋口離開料斗。在出口處有正反蓋分離裝置，當反蓋經過時，蓋自動落入返回管道中，通過風力自動把反蓋吹入料斗。只有正蓋才能順利進滑道內，料斗內的蓋量通過光電開關自動檢測來控制輸蓋機，以保證下蓋達到最佳效果。當正蓋進入滑道后即可順利進入喂蓋盤，為防止意外，在滑道上同時配置了一個防反蓋的撥盤，確保進入喂蓋盤的蓋正確，在滑道上還配置了一對光電開關，當檢測到無蓋時，就立即停止主機。為了有效剔除無防盜圈的壞蓋及清理料斗時的余蓋，在料斗出口正對面有一活動出口可滿足此功能。
-
擰蓋為磁力擰蓋，具有過載保護功能，且擰蓋力矩穩定可靠。封蓋無啃蓋、高蓋、歪蓋、卷邊現象。
【全自動等壓灌裝機主要特點】
I. 進瓶機構
1) 風送道與進瓶撥輪直連的進瓶方式。
2) 進瓶撥輪采用創新設計的具分瓶功能的瓶口夾持機構，取消了進瓶螺桿及輸送鏈，更換瓶形無須更換及調整任何零件。
3) 設有氣動擋瓶裝置。
II. 沖瓶機
1) 旋轉盤全部用不銹鋼ANSI304焊接而成。
2) 大型平面帶齒軸承，運轉平穩、可靠。
3) 采用本公司獨創的翻轉式瓶夾，瓶夾卡住瓶頸部位，避免了傳統瓶夾上的橡膠夾塊對瓶口螺紋部位造成的可能污染。瓶夾采用不銹鋼ANSI304制造，衛生、耐用。
4) 采用高效噴霧噴嘴，沖瓶水呈設定角度噴出，可沖洗到瓶子內壁任何部位，沖洗徹底并節約沖瓶用水。
5) 采用沖瓶噴嘴升降機構，噴嘴插入瓶中進行沖洗，使沖洗效果達到最佳，同時最大程度的減少沖瓶用水量，更適應大瓶的生產需求。
6) 瓶夾及翻轉機構滑套均采用德國igus耐蝕免維護軸承。
7) 沖瓶機動力由機架內傳動系統通過齒輪傳遞。
III. 過渡撥輪
1) 采用卡瓶口瓶夾代替?zhèn)鹘y(tǒng)的撥輪，變換瓶形無須調整設備高低，也無須更換及調整任何零件 .
IV. 灌裝機
1) 旋轉盤全部采用不銹鋼ANSI304制造。
2) 大型平面帶齒軸承，運轉平穩、可靠。
3) 灌裝方式為等壓灌裝。
4) 高精度、高速液位灌裝閥，液位精度≤±2mm。
5) 采用環形液缸，液缸液位由磁浮子液位計控制。
6) 采用提升氣缸瓶升降機構，并采用卡瓶口瓶夾及預罩夾住瓶口，變換瓶形無須更換及調整任何零件。
7) 灌裝機動力由機架內傳動系統通過齒輪傳遞。
V. 旋蓋機
1) 磁性恒扭矩旋蓋頭，旋蓋效果穩定可靠，封蓋次品率≤0.2％。
2) 落蓋導軌上設有防止反蓋通過及反蓋取出機構，同時裝有一組光電開關，當落蓋導軌上無蓋時會自動停止機器運轉，可以有效的避免無蓋瓶的出現。
3) 設有旋蓋機進瓶檢測開關，與落蓋導軌和撥蓋盤連接處的鎖蓋氣缸連鎖控制瓶蓋的排出，保證無瓶時停止喂蓋，減少蓋子的損耗。
4) 高效離心式理蓋方式，蓋磨損小。
5) 理蓋器設有缺蓋檢測機構，用于控制瓶蓋提升機啟停。
VI. 出瓶撥輪
1) 采用托瓶底傳送方式，瓶底托板為一螺旋下降曲線，變換瓶形無須調整機器及出瓶輸送鏈的高度。
VII. 出瓶輸送鏈
1) 傳動電機采用變頻調速，與三合一灌裝機保持同步，可有效防止瓶子翻倒。
2) 出瓶輸送鏈上裝有光電開關，當出現堵瓶時，可控制三合一灌裝機減速并停機。
VIII. 機架
1) 機架由優質碳素鋼焊接而成，并進行表面防銹處理及噴涂，表面覆蓋不銹鋼板(SUS304)。
2) 獨家采用不銹鋼臺面板過孔拉伸結構，配合O形密封圈，使臺面上所有軸承座及支撐軸等易滲漏處的滲漏可能降為零。
3) 三合一機傳動系統位于機架臺面下，由一臺主電機拖動，采用齒輪傳動方式。
4) 傳動齒輪采用鋼質齒輪與尼龍齒輪交叉布置方式。
