桶裝水設備-桶裝水灌裝生產線設備介紹

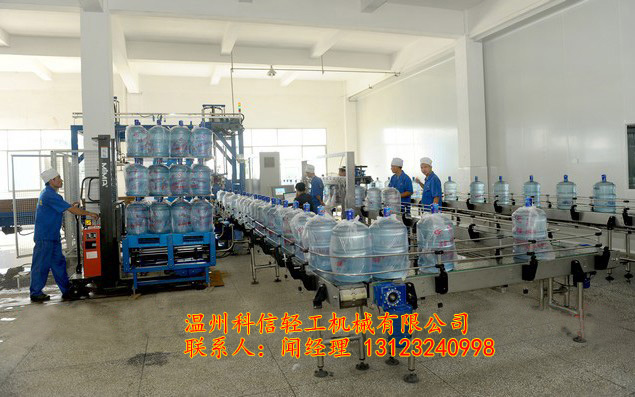

工作步驟：自動拔蓋-自動內外刷桶-自動上桶--藥內洗-原水內外洗-純水沖洗-灌裝-自動理蓋-壓蓋-自動傳送帶傳出-燈檢-熱縮-提桶套袋-成品
（一）自動拔蓋機
YW2型全自動拔蓋機，主要是為了適應廣大礦泉水廠、純凈水廠廠家的需要，將繁瑣的空桶處理工藝變為簡單自動化。本公司引進并吸收了國內外刷桶拔蓋的先進技術，結合現有廠家的實際情況及飲用水行業管理的要求，研制開發了YW2型系列刷桶拔蓋機。該設備采用圓管支掌提瓶，側面板材定位，拔蓋與提桶只離開輸送帶位置，拔蓋時也不影響進桶和出桶輸送，適合非標準異型等徑桶。依靠氣缸給力提瓶夾緊，能快速、準確、省氣、省力的拔掉瓶蓋。設備性能可靠、操作簡單、維護方便。
（二）自動內外刷桶機
全自動內外刷桶機是專供5加侖桶裝水灌裝生產線的配套生產設備。該設備能有效去除桶內部由純凈水自身引起的沉淀及藻類物質。本機對桶的底部、外部、肩部及內部幾個部位進行全方位刷洗，達到了高效潔凈的清洗效果，更大程度的減少了人工刷洗的二次污染并降低了作業人員的勞動強度。整體采用優質不銹鋼制作，耐腐蝕，易清洗。主要電氣原件均采用知名產品，氣路原件采用進口產品。該機結構緊湊，工作效率高且穩定可靠，自動化程度高，是機電氣三位一體的全自動桶裝水灌裝生產線配套設備。
主要技術參數:
|
產品型號
|
內刷頭數
|
外刷頭數
|
大桶規格（mm）
|
生產能力
|
電源
|
氣源
|
|
YWNWS-3
|
3
|
4
|
φ270×490×φ56
|
500-750桶/小時
|
380V10KW
|
0.5-0.8MP
|
（三） 自動上桶系統
本機為配合主機和外部設備的連接而設計，上瓶無需人工操作，由翻轉氣缸自動將空桶插入主清洗灌裝機內，再送入主機沖洗工位。配置表如下：
|
名稱
|
電源
|
輸入功率
|
壓縮空氣工作壓 力
|
水瓶規格
（mm）
|
水瓶
容量
|
上瓶能力
|
外形尺寸
（mm）
|
包裝尺寸
（mm）
|
凈重
（kg）
|
毛重
（kg）
|
|
自動上桶機
|
220V±5% 50HZ
|
1.65 KW
|
P≥0.6mpa
|
φ270×490×φ56
|
5加侖
|
600桶/小時
|
2390×900×1770
|
2640×1150×2020
|
270
|
320
|
（四）全自動桶裝生產線概述
YWGZ-600型全自動灌裝機主要技術參數灌裝頭數：4 生產能力： 600桶/H 灌裝容量：18.9L（5加侖）氣量：0.6—0.8MPa額定電流：20A外型尺寸：3800×1260×1600（mm）
傳送軸：Ф35Ni4不銹鋼
不銹鋼鏈條：304不銹鋼2根
水泵：外洗水泵：0.55KW×1臺=0.75KW
藥洗水泵：0.55KW×1臺=0.75KW
凈洗水泵：0.55KW×1臺=0.75KW
灌裝水泵：1.0KW×4臺=4KW
理蓋機：理蓋電機：60W×1臺=120W。
三米出桶傳送帶減速機： 0.37KW×1臺=0.37KW
（五）燈檢箱+熱收縮機
1、燈檢箱概述：本機適用于對3加侖或5加侖大桶飲用水生產過程中的懸浮物的肉眼檢測，可以方便與本公司所生產的自動洗瓶灌裝機配套使用。
配置清單如下：
工作參數：功率20W×2；
使用電源AC220V；
外型尺寸：長×寬×高=750×150×710㎜；
組成：不銹鋼外殼：1套；
日光燈管： 2只；
電子鎮流器：2只；
2、熱收縮膜機概述：該機適用于對5加侖大桶飲用水生產過程中瓶口包裝膜的熱縮，并設有成品輸送系統減速電機控制，其中自動傳送帶3米，可以大大降低工人的勞動強度及提高工作效率。本機采用紅外管加熱系統，共有5只紅外加熱管，排列方式為：頂部1只，兩邊側面各2只，可以使瓶口周圍溫度均勻，包裝膜熱縮效果良好。
（六）提桶套袋機
現有桶裝水在生產工藝中，在對水桶進行套袋時，通常是通過人工將水抬起進行套袋；嚴重影響生產效率的同時，耗費工人體能，不利于生產效率的提高。針對現有桶裝水套袋工藝的缺點，我公司自主開發提供新型的提桶套袋機。結構簡單、有效提高生產效率，降低生產成本。提桶頭在完成整個動作時不傷害瓶頸上的標簽，穩定性好。
（七）輔助配件 自動上桶傳送帶標配6米；自動出桶傳送帶標配6米。
WZKEXIN溫州科信輕工機械有限公司從事純凈水設備長達20余年，科信拳頭產品：桶裝水設備、桶裝純凈水設備、小瓶水生產線設備、
全自動瓶裝水生產線設備，科信純水設備占據國內純凈水設備行業領先地位，獲得終身客戶長達4000多家，深的新老客戶的一致好評！科信桶裝純凈水生產線適用于3加侖、5加侖的大桶水生產線，產能可從每小時100桶到每小時2000桶。小瓶水生產線產能可從每小時2000瓶到每小時36000瓶（按500ml計算）。可根據客戶需求定制！
