【科信大桶水出產線系統概述】
我公司自行研發出產的LTLD-100型桶裝礦泉水出產線，是根據多年水廠設備出產、水廠運行經驗的總結。本系統是灌裝礦泉水的專用設備，也可用于蒸餾水、純清水和其他無壓、常溫液體的灌裝;是大中型水廠建廠不可或缺的保障。
本系統集自動拔蓋、自動外刷桶、自動上瓶機構、自動洗瓶消**、自動灌裝、自動套蓋、自動壓蓋和燈檢、熱縮膜、成品送出為一體，使用的原材料符合食操行業和其他行業要求。
LTLD-100型桶裝礦泉水出產線采用AC380V/50HZ交流電源，采用韓國出產的LG牌PLC可編程控制器控制系統自動運行，動力傳動采用減速電機與氣動控制系統，機能可靠、操縱簡便、維護簡樸的。整個洗瓶、灌裝、套蓋和壓蓋全過程均在封鎖地道內進行，有效地防止純清水在灌裝過程中可能發生的二次污染，完全符合衛生尺度。
本系統全部采用優質不銹鋼材料，其它部門也均采用無**、耐用的組合材料，電氣、氣動系統采用入口元件，因此設備故障率低，可靠性高。
【大桶水出產線結構特征】
A、機械結構特征：

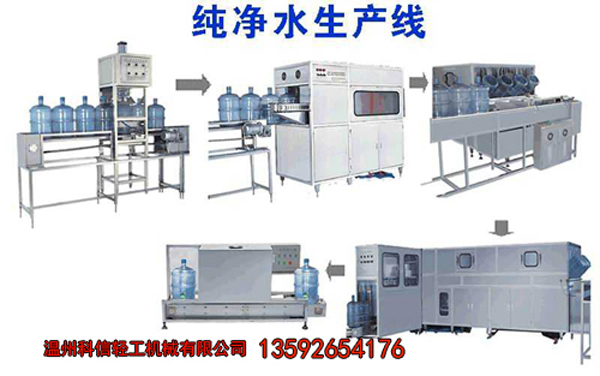

EK-100型桶裝礦泉水出產線分為八大部分：自動拔蓋部分、自動外刷桶部分、自動上瓶傳動部分、自動洗瓶消**部分、自動灌裝部分、自動理蓋套蓋壓蓋部分、燈檢部分、自動熱縮成品傳動部分。
1、自動拔蓋部分
拔蓋部分主要由機架、輸送鏈條、1個拔蓋氣缸、1個拔蓋頭、前后擋瓶氣缸、光電檢測 開關等組成。接近開關檢測到空桶時，阻瓶氣缸升起，將瓶擋住，然后拔蓋氣缸向下，拔蓋夾爪張開，捉住瓶蓋，然后拔蓋氣缸向上，在瓶身上側兩擋瓶板的相互作用下將瓶蓋拔下。此時吹蓋電磁閥工作，將瓶蓋吹走。擋瓶氣缸著落，輸送帶將空桶送出拔蓋機進入下一道工序。
2、自動外刷桶部分
外刷桶部分主要由機架、1個推瓶氣缸、前后擋瓶氣缸、刷桶傳動電機、刷桶水泵、光電檢測開關等組成。由洗瓶灌裝機的PLC(可編程控制器)同一控制，本機為原水沖刷，在獨特的瓶型毛刷的匡助下可充分去除瓶勁及瓶身上的污跡。本機的工作流程為光電檢測開關連續檢測到2個瓶后，擋瓶氣缸動作，隨后推瓶氣缸動作，裝在汽缸頂部的滾輪卡住瓶身，同時噴水管開始噴水，電機帶動瓶型毛刷滾動，對瓶身和瓶勁進行清洗。清洗一定時間后，汽缸回縮，噴水管休止噴水進瓶輸送鏈滾動，將瓶送到上瓶機。
3、自動上瓶傳動部分
上瓶部分由不銹鋼框架、推瓶桿、上瓶構件組成，動作程序由洗瓶灌裝機的PLC同一控制。空瓶由洗瓶輸送鏈送至上瓶機，由推瓶桿、上瓶構件完成上瓶。
4、自動洗瓶消**部分

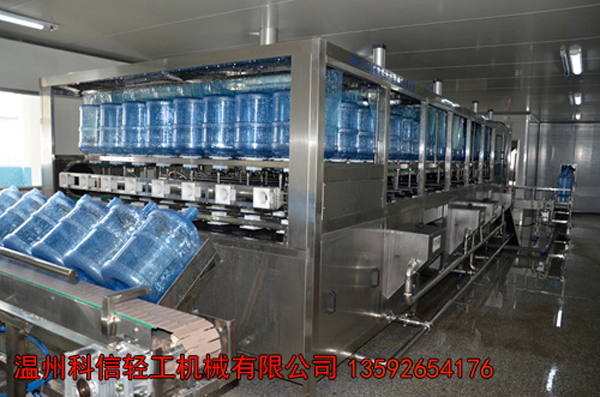

洗瓶消**部分設計為2排6工位高壓噴頭沖刷、3工位瀝干， 洗瓶部門主要由機架、輸送鏈、沖刷管路、洗瓶傳動電機、沖刷水泵、沖刷水箱、洗瓶定位開關等組成。本機的機架不銹鋼方管焊接而成，具有強度高、剛性好、重量輕、形狀美觀、易清洗等長處。輸送鏈由減速電機、主從動鏈輪、鏈條、瓶杯座、固定瓶杯等組成，其中鏈條、鏈輪均經由精心設計，使之更科學、更完善。主電機采用PCL可編程序控制器控制，使瓶在洗瓶輸送鏈上每一個工位停留固定時間，鏈板相對于自動上瓶的位置及落瓶的角度位置也經由嚴格的計算，保證了整個自動運行定位正確。
洗瓶部門第一、二工位為消**水沖刷，第三工位為滴干;第四，五工位為清水消**(自動加入臭氧)沖刷，第六工位為滴干;第七、八工位為純水沖刷，第九工位為滴干。當電源接通時，PLC得電開始工作，控制接觸器吸合，使洗滌液、消**液水泵開始工作，使沖刷輸送電機和灌裝輸送鏈電機工作，這時洗瓶機構使瓶體逐步進入各道工序開始沖刷，沖刷時間由PLC控制器編程設定;沖刷完畢，瓶落至輸送鏈上。本機設有自動報警指示功能，在泛起氣壓太低、水箱缺水時自動報警對應的指示燈會閃爍，此時請檢查供氣氣壓或水箱液位情況，將灌裝推瓶處的未推走空瓶移走，恢復氣壓或水箱水位達到設定值后再次按動啟動開關，系統會自動運行工作。
洗瓶部分共有兩個水箱，即二氧化氯消**水沖刷水箱、清水消**沖刷水箱，二氧化氯消**水箱采用輪回**液沖刷，應每工作4小時更換1次消**液;清水消**水箱采用沖刷水排放，純洗水回流沖刷方式，自動加入臭氧混合。
洗瓶部分每個水箱的下凹底部均設有一個排泄口，排水通過排泄口排出。純水沖刷不在機架內設專門的水箱，外來純水直接接入沖刷水管。本機共有5臺不銹鋼水泵(消**沖刷水泵、清水消**沖刷水泵、純水沖刷水泵、2臺灌裝水泵)。
5、自動灌裝部分
沖刷過的瓶，進入灌裝部份灌裝。灌裝部份為2工位灌裝(每工位灌裝半桶，分兩次灌裝)，由機架、進水管、灌裝閥、灌裝流量調節閥等組成。
6、自動理蓋、套蓋、壓蓋部分
理蓋與套蓋主要由電機旋轉圓盤、下蓋軌道、套蓋滑道、箱體等組成，理蓋器的作用等于通過電機帶動圓盤旋轉帶動箱**的瓶蓋-進入下蓋軌道，并通過特定的機構使進入軌道內的瓶蓋同一朝下并按特定的順序排列。
壓蓋是由壓蓋氣缸完成。當水瓶到達壓蓋位置時，壓蓋氣缸瞬時動作，壓蓋完成。用此種形式壓蓋，效果好，結構簡樸。
7、燈檢部分
大桶水灌裝出產線|濟南大桶水灌裝設備燈檢處采用動力輸送鏈，大寬度、高亮度的燈檢箱使燈檢工作更為利便。
8、自動熱縮成品傳動部分
不銹鋼機架，可調支腳，電熱收縮，與動力輸送鏈配合，收縮效果平均美觀。
B、電氣控制部分：
電氣部分由可編程序控制器、交流接觸器、變頻器、時間繼電器、面板操縱按鈕、指示燈等部門組成。
C、氣動控制部分：
氣動部分由氣缸、氣動電磁閥、氣源處理器和氣動控制箱等部門組成。
系統說明
1、合上配電箱內空氣開關，旋開面板上的停機開關，電源指示燈亮，表示系統電源接通。
2、將‘工作狀態開關’、‘上瓶傳動開關’、‘洗瓶傳動開關’、‘成品傳動開關’全部旋向‘自動’位置。
3、按壓‘啟動開關’一次，‘運行狀態指示燈’常亮，設備即自動運行進行工作。
留意： 手動調試運行時，‘運行狀態指示燈’閃亮。
4、當需要停機時按下‘停機開關’即可。
留意：
1、假如工作過程中溘然斷電或人為封閉電源后，再次開機時，需要重新按壓啟動開關，設備才能繼承工作。
2、面板上各開關自動位置為設備正常工作狀態，手動位置為設備調試用途。
